خرید ترمینال فونیکس 127 سه پین 5mm سبز | ترمینال پیچی بردی
۱۵,۰۰۰ تومان
ترمینال فونیکس 127 سه پین، ترمینال فونیکس 3 پین، ترمینال 127 3P، ترمینال سبز سه پین، ترمینال پیچی 3 پین، ترمینال بردی سه پین، ترمینال گام 5 میلی متر، ترمینال 5mm، ترمینال PCB سه پین، ترمینال روبردی 3 پین، کانکتور پیچی سه پین، سوکت فونیکس 3 پین، ترمینال اتصال سیم به برد، ترمینال سه خانه، ترمینال 127 گام 5، terminal block 3 pin 5mm، 127 3P terminal، PCB screw terminal 3 pin، 5mm pitch terminal block
افزودن به سبد خرید
- مشخصات محصول
- توضیحات تکمیلی
- نظرات
| نوع | ترمینال127 |
|---|---|
| فاصله بین پایه | 5. میلی متر |
| ولتاژ کاری | تا 250 ولت AC/DC |

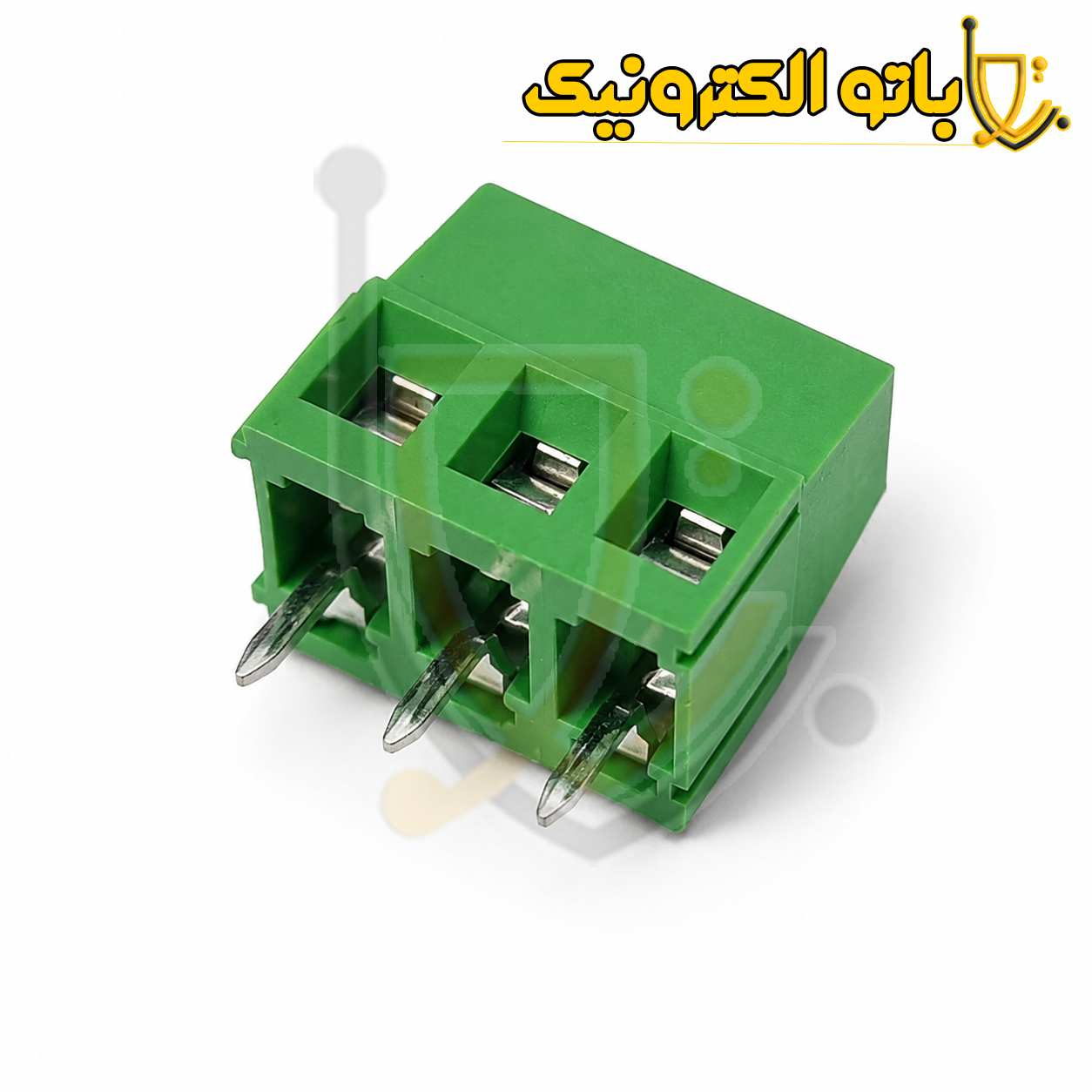

معرفی ترمینال فونیکس 127 سه پین
ترمینال فونیکس 127 سه پین یکی از قطعات کاربردی برای اتصال سیم به برد مدار چاپی است. این محصول در گروه ترمینالهای پیچی روبردی قرار میگیرد و برای مدارهایی استفاده میشود که به سه مسیر اتصال مجزا نیاز دارند.
در این ترمینال، پایههای فلزی از سوراخهای برد عبور کرده و از سمت دیگر روی PCB لحیم میشوند. سیمها نیز از قسمت ورودی ترمینال قرار گرفته و با پیچ محکم میشوند. این ساختار باعث میشود اتصال سیمها مرتب، قابل باز شدن و مناسب برای تعمیر یا سرویس دورهای باشد.
گام پایه 5 میلیمتر
یکی از مهمترین مشخصات این محصول، گام 5.00 میلیمتر است. منظور از گام، فاصله مرکز تا مرکز پایههای ترمینال است. طبق دیتاشیت مدل 127، فاصله پایهها برابر با 5 میلیمتر بوده و برای نصب روی بردهایی مناسب است که سوراخهای PCB آنها با همین فاصله طراحی شدهاند.
پیش از خرید، فاصله سوراخهای برد خود را بررسی کنید. ترمینالهایی با گام 3.5، 3.81 یا 5.08 میلیمتر، از نظر فاصله پایه با مدل 5.00 میلیمتر یکسان نیستند و ممکن است روی برد موردنظر بهدرستی نصب نشوند.
کاربردهای ترمینال 127 سه پین
ترمینال سه پین برای اتصال سه رشته سیم یا سه مسیر مستقل در مدار استفاده میشود. برخی کاربردهای رایج آن عبارتاند از:
اتصال ورودی یا خروجی تغذیه به برد
اتصال مثبت، منفی و سیگنال در مدارهای DC
اتصال سنسورهای سه سیمه به ماژول کنترلی
استفاده در بردهای رله و کنترلر
اتصال موتور یا تجهیزات جانبی سبک
استفاده در منابع تغذیه و شارژرها
اتصال سیم در بردهای صنعتی و نیمهصنعتی
استفاده در پروژههای الکترونیکی و تعمیراتی
مزایای ترمینال فونیکس 127 سه پین
اتصال پیچی و مطمئن
پیچهای داخلی ترمینال، سیم را در محل اتصال محکم نگه میدارند و امکان ایجاد اتصال منظم و قابل اطمینان را فراهم میکنند.
امکان جداسازی سیم
در صورت نیاز به تست، تعمیر یا تعویض قطعات، سیمها بدون نیاز به جدا کردن لحیم از برد باز و دوباره متصل میشوند.
مناسب برای اتصال سه مسیر
وجود سه پین، این مدل را برای مدارهایی مناسب میکند که به سه ترمینال مجزا مانند مثبت، منفی و سیگنال نیاز دارند.
نصب مستقیم روی PCB
پایههای این مدل از نوع روبردی هستند و با قرار گرفتن در سوراخهای PCB، روی برد لحیم میشوند.
سیمکشی مرتبتر
استفاده از ترمینال بردی به جای لحیم مستقیم سیم، باعث نظم بیشتر سیمکشی و سادهتر شدن فرآیند مونتاژ میشود.
روش نصب ترمینال روی برد
ابتدا فاصله سوراخهای PCB را بررسی کنید و از سازگاری آن با گام 5 میلیمتر مطمئن شوید.
پایههای ترمینال را در سوراخهای برد قرار دهید.
جهت ترمینال را بررسی کنید تا محل ورود سیمها در سمت مناسب قرار گرفته باشد.
پایهها را از زیر برد لحیم کنید.
مقدار مناسبی از روکش سیم را جدا کرده و سیم را داخل محل اتصال قرار دهید.
پیچ ترمینال را با پیچگوشتی مناسب سفت کنید.
سیم را بهآرامی بکشید تا از محکم بودن اتصال اطمینان حاصل شود.
برای سیمهای افشان، استفاده از وایرشو یا سرسیم میتواند به مرتبتر شدن رشتههای سیم و بهبود کیفیت اتصال کمک کند.
نکات مهم هنگام خرید
در زمان خرید ترمینال فونیکس 127 سه پین، به موارد زیر توجه داشته باشید:
تعداد پین محصول باید 3 پین باشد.
فاصله پایهها باید 5.00 میلیمتر باشد.
ابعاد و نحوه قرارگیری ترمینال باید با طراحی برد هماهنگ باشد.
پیش از اتصال، سیمکشی و قطبهای مثبت و منفی را بررسی کنید.
از پیچگوشتی مناسب برای بستن پیچها استفاده کنید.
پیچ را بیش از اندازه سفت نکنید تا به بدنه یا محل اتصال آسیب وارد نشود.
برای جریانهای بالا، مشخصات جریان و ولتاژ ترمینال و سیم مورد استفاده باید جداگانه بررسی شود.
تفاوت ترمینال 2 پین و 3 پین
تفاوت اصلی این دو مدل در تعداد مسیرهای اتصال است. ترمینال 2 پین برای دو مسیر مستقل و ترمینال 3 پین برای سه مسیر مستقل استفاده میشود. در مواردی مانند اتصال مثبت، منفی و سیگنال، استفاده از مدل سه پین انتخاب مناسبتری است.
هر دو مدل میتوانند گام 5 میلیمتر داشته باشند؛ اما تعداد سوراخهای موردنیاز روی برد و طول کلی ترمینال با افزایش تعداد پینها تغییر میکند.
جمعبندی
ترمینال فونیکس 127 سه پین گام 5 میلیمتر یک کانکتور پیچی روبردی برای ایجاد اتصال مرتب، قابل باز شدن و مطمئن بین سیم و PCB است. این مدل سبز برای استفاده در بردهای الکترونیکی، ماژولهای کنترلی، منابع تغذیه، سنسورها و پروژههای صنعتی و آموزشی گزینهای کاربردی محسوب میشود.
پرسشهای متداول
ترمینال فونیکس 127 سه پین چند پایه دارد؟
این محصول دارای 3 پین اتصال و سه مسیر مستقل برای اتصال سیم است.
فاصله پایههای مدل 127 چقدر است؟
طبق دیتاشیت این سری، فاصله پایهها 5.00 میلیمتر است.
آیا این ترمینال روی برد لحیم میشود؟
بله. پایههای فلزی آن از سوراخهای PCB عبور کرده و از سمت دیگر برد لحیم میشوند.
آیا این محصول همان ترمینال KF است؟
این محصول با مدل 127 معرفی میشود. ممکن است در بازار با نامهای عمومی مانند ترمینال فونیکس، ترمینال پیچی بردی یا ترمینال 5 میلیمتری نیز جستوجو شود؛ اما برای نام محصول بهتر است مدل اصلی یعنی 127 درج شود.
تفاوت مدل 127 سه پین با دو پین چیست؟
مدل سه پین دارای سه مسیر اتصال است، درحالیکه مدل دو پین فقط دو مسیر اتصال دارد. انتخاب بین این دو مدل به تعداد سیمها و محل نصب روی برد بستگی دارد.
آیا برای سیم افشان میتوان از این ترمینال استفاده کرد؟
بله، برای سیم افشان قابل استفاده است. برای اتصال مرتبتر و جلوگیری از پخش شدن رشتههای سیم، استفاده از وایرشو پیشنهاد میشود.
