خرید ترمینال پیچی 3 پین گام 9.5 میلیمتر مشکی | ترمینال قدرت ۳ کانال
۲۷,۰۰۰ تومان
ترمینال ۳ پین مشکی، ترمینال گام 9.5میلیمتر، ترمینال پیچی ۳ پین، خرید ترمینال قدرت، کانکتور ۳ پین قدرت، ترمینال روبردی 9.۵، ترمینال مشکی سه پین، ترمینال ارت دار بردی، terminal block 3pin 9.5mm, 3 pin screw terminal 9.5mm, ترمینال مشکی صنعتی
افزودن به سبد خرید
- مشخصات محصول
- توضیحات تکمیلی
- نظرات
| نوع | ترمینال45 |
|---|---|
| فاصله بین پایه | 9.5میلی متر |
| ولتاژ کاری | تا 250 ولت AC/DC |

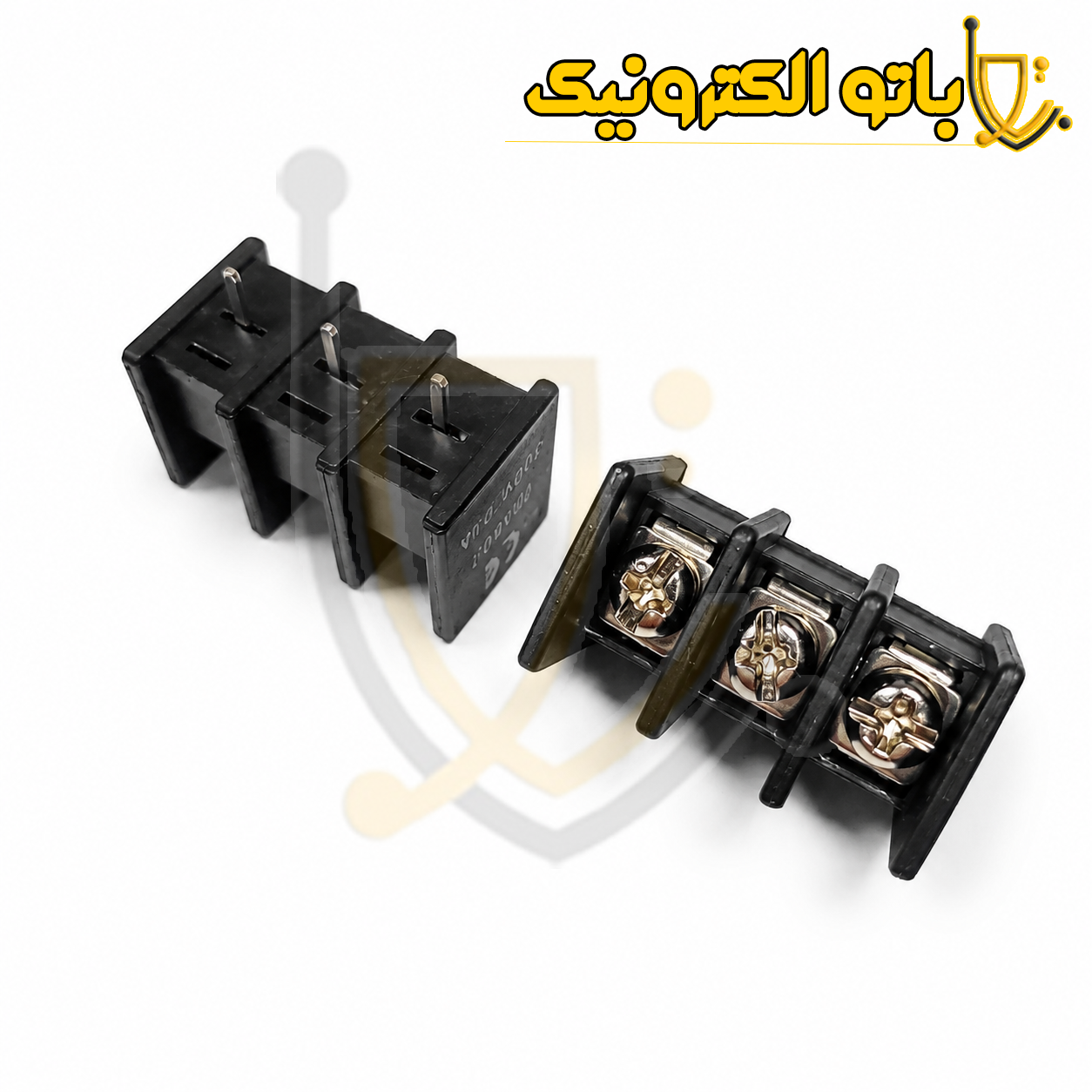

معرفی ترمینال قدرت 3 پین گام 9.5 میلیمتر
این کانکتور یکی از پرکاربردترین قطعات در بخش اتصالات برد الکترونیکی است که در ردیف ترمینالهای قدرت قرار میگیرد. تفاوت بارز این قطعه با مدلهای معمولی نظیر ترمینالهای سبز (با گام 5.0 میلیمتر)، فاصله چشمگیر پایهها از یکدیگر است. رنگ مشکی، ساختار محکم و بدنه ضخیمتر این ترمینال برای مقاومت در برابر حرارت بالا و ممانعت از ایجاد هرگونه آرک و جرقه الکتریکی در ولتاژهای کاری بالا مهندسی شده است.
اهمیت و مزایای نسخه 3 پین
نسخه 3 پین این ترمینال انعطافپذیری فوقالعادهای را در طراحی مدار به ارمغان میآورد. به کمک این سه پین مجزا میتوانید سناریوهای اتصال زیر را پیادهسازی کنید:
اتصال ورودی برق شهری استاندارد: اختصاص پینها به فاز (L)، نول (N) و سیم ارت (Earth) جهت ایمنی کامل دستگاه.
بردهای کنترل موتور: استفاده برای اتصال سه فاز خروجی موتورهای AC یا موتورهای سه سیمه (Brushless).
تغذیههای متقارن یا دوبل: برای مسیرهای ولتاژ مثبت، زمین (GND) و ولتاژ منفی.
تفاوت با ترمینالهای سبز ۵ میلیمتری
بزرگترین خطایی که طراحان تازهکار مرتکب میشوند، اشتباه گرفتن فاصله پایههای این کانکتور با ترمینالهای سری ۱۲۷، ۱۲۸ و ۱۲۹ سبز رنگ است. گام این ترمینال ۹.۵ میلیمتر است؛ یعنی تقریباً دو برابر ترمینالهای سبز معمولی. این فاصله عایقی بزرگتر، از عبور ناخواسته جریان میان پایهها جلوگیری میکند و اجازه میدهد مس و مسیرهای ضخیمتری روی فیبر مدار چاپی (PCB) کشیده شود.
راهنمای خرید و نکات فنی نصب
بررسی گام پایه (Pitch): پیش از سفارش مطمئن شوید که فوتپرینت (Footprint) قطعه در نرمافزارهای طراحی نظیر آلتیوم دیزاینر دقیقاً بر اساس گام ۹.۵ میلیمتر انتخاب شده باشد.
قطر سوراخها: پایههای این کانکتور ضخیمتر از مدلهای سیگنالی است؛ بنابراین قطر سوراخهای آبکاریشده روی برد شما باید برای قرارگیری پایهها مناسب باشد (حدود ۱.۸ میلیمتر).
پرسشهای متداول
آیا این ترمینال برای سیمهای برق ساختمان مناسب است؟
بله، این ترمینال به دلیل داشتن ورودیهای بزرگتر نسبت به مدلهای ۵ میلیمتری، سیمهای ضخیمتری را پذیرش میکند و برای اتصالات برق شهری بردهای صنعتی مناسب است.
تفاوت مدل 3 پین با مدل 2 پین این محصول چیست؟
تنه فنی، گام و ارتفاع هر دو محصول کاملاً یکسان است؛ تفاوت اصلی در تعداد ورودی سیم و طول کلی بدنه است که در مدل ۳ پین امکان استفاده از سه لاین مجزا (مانند فاز، نول و ارت) را به شما میدهد.
گام این ترمینال چند است؟
گام پایههای این ترمینال دقیقاً ۹.۵ میلیمتر است. در زمان خرید به این نکته دقت کنید تا با بردهای دارای گام ۵ یا ۵.۰۸ میلیمتر اشتباه گرفته نشود.
