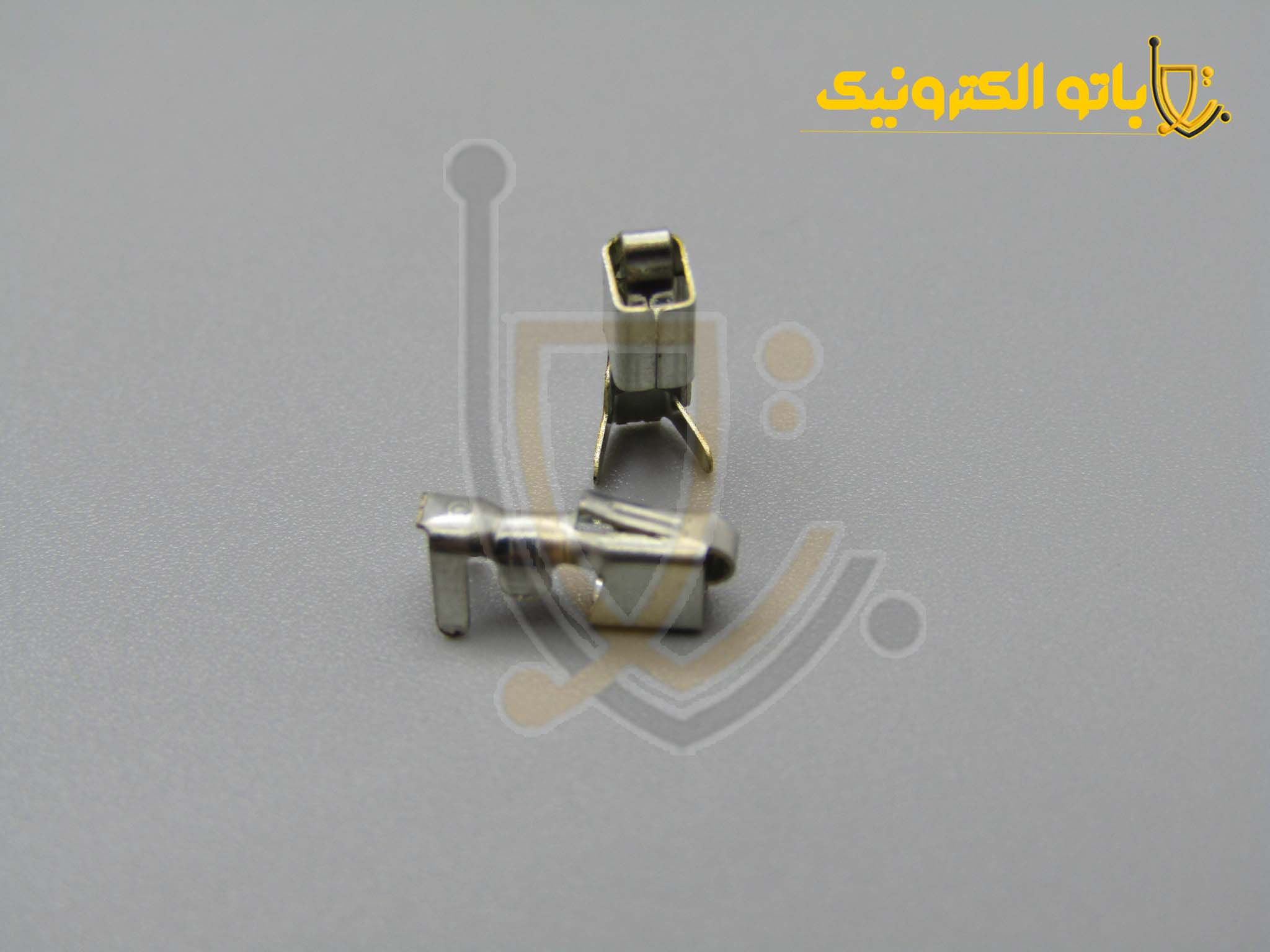

سرسیم یا پین VH پاور قفلدار | فیش فلزی تغذیه برد | سازگار با سوکت مادگی VH | باتو الکترونیک

توضیحات:

سرسیم سوکت VH (یا کانکتور VH) نوعی کانکتور الکتریکی است که عمدتاً توسط شرکت JST (Japan Solderless Terminal) طراحی شده و استفاده می‌شود. این نوع سوکت‌ها در مدارهای الکترونیکی برای اتصال سیم به برد (Wire-to-Board) استفاده می‌شوند و در دستگاه‌های الکترونیکی مصرفی، منابع تغذیه، سیستم‌های صوتی، باتری پک‌ها و... کاربرد دارند.

 مشخصات کلی سرسیم سوکت VH:

1. فاصله پایه‌ها (Pitch):
   فاصله بین پین‌ها معمولاً 3.96 میلی‌متر است (برخلاف بسیاری از سوکت‌های مشابه با Pitch کوچک‌تر مانند 2.54mm یا 2.0mm).

2. ظرفیت جریان بالا:
   کانکتور VH به دلیل اندازه بزرگ‌تر و ساختار مقاوم‌تری که دارد، برای عبور جریان‌های بالاتر (تا حدود 10 آمپر) مناسب است.

3. نوع اتصال سیم به سوکت:
   سیم‌ها معمولاً از طریق پرس (Crimp) به سرسیم مخصوص VH متصل می‌شوند و سپس این سرسیم داخل کانکتور قرار می‌گیرد.

4. جنس و پوشش سرسیم:

   * جنس: عمدتاً از مس قلع‌اندود برای رسانایی بهتر.
   * شکل: به‌صورت زبانه‌دار طراحی شده تا به‌خوبی در سوکت جا بگیرد و اتصال مکانیکی مطمئن داشته باشد.

5. ویژگی قفل شدن (Locking Feature):
   سوکت VH معمولاً دارای زائده قفل‌شونده است که از در آمدن ناخواسته آن جلوگیری می‌کند.

 اجزای اصلی کانکتور VH:

* سرسیم (Terminal): همان قطعه فلزی که سیم به آن متصل می‌شود.
* بدنه سوکت (Housing): پلاستیکی است و معمولاً جای چند پین را دارد (2 پین، 3 پین، 4 پین و بیشتر).
* پین نری (Header): در سمت برد قرار می‌گیرد و ممکن است صاف یا زاویه‌دار باشد (افقی یا عمودی).

 کاربردها:

* پاور سوئیچینگ
* وسایل خانگی
* تجهیزات باتری و UPS
* لوازم صنعتی و اتوماسیون
