کانکتور ATX نر رایت روبردی 2 تا 20 پین | مولکس زاویه‌دار PCB | فروشگاه باتوالکترونیک

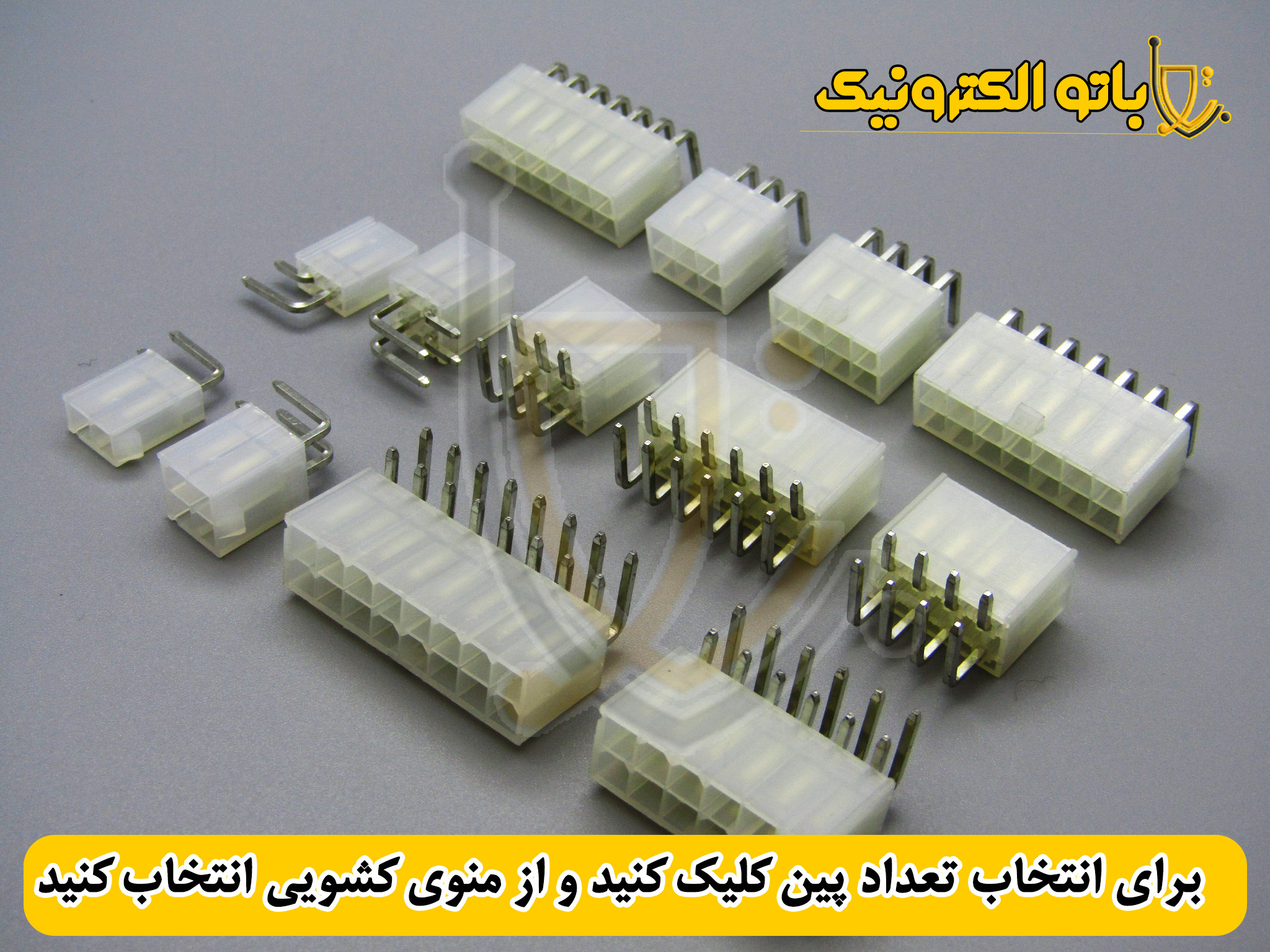

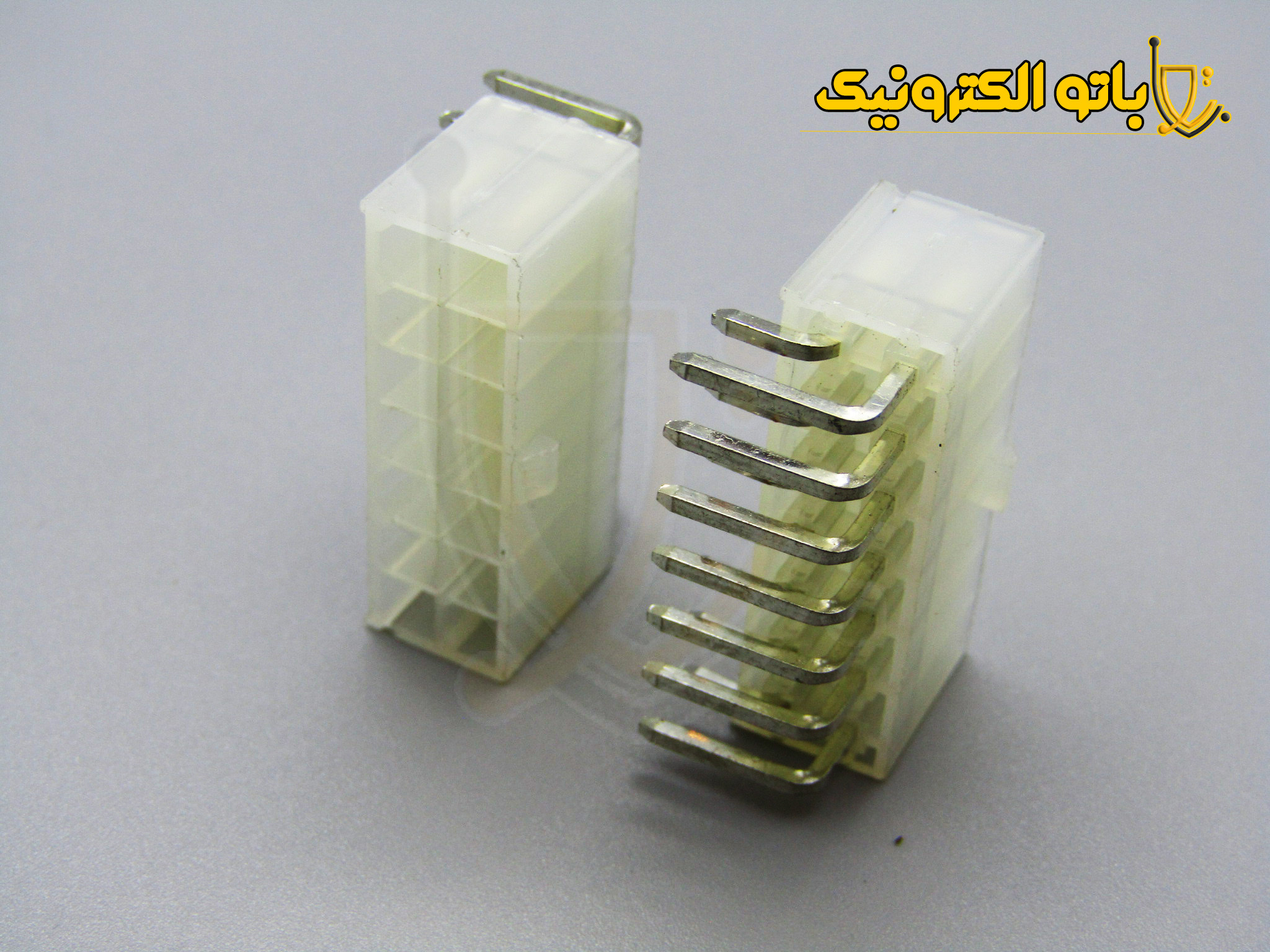

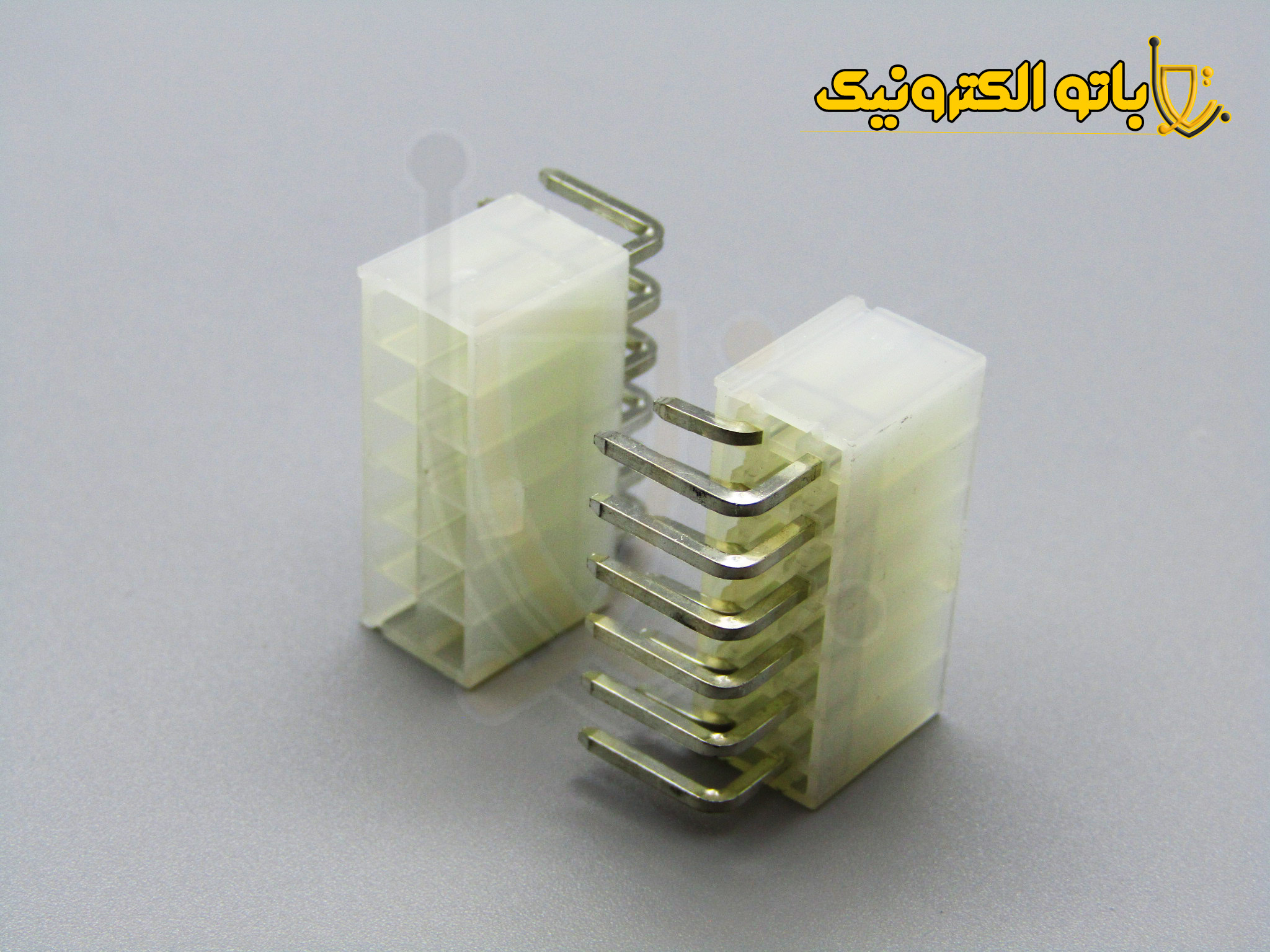

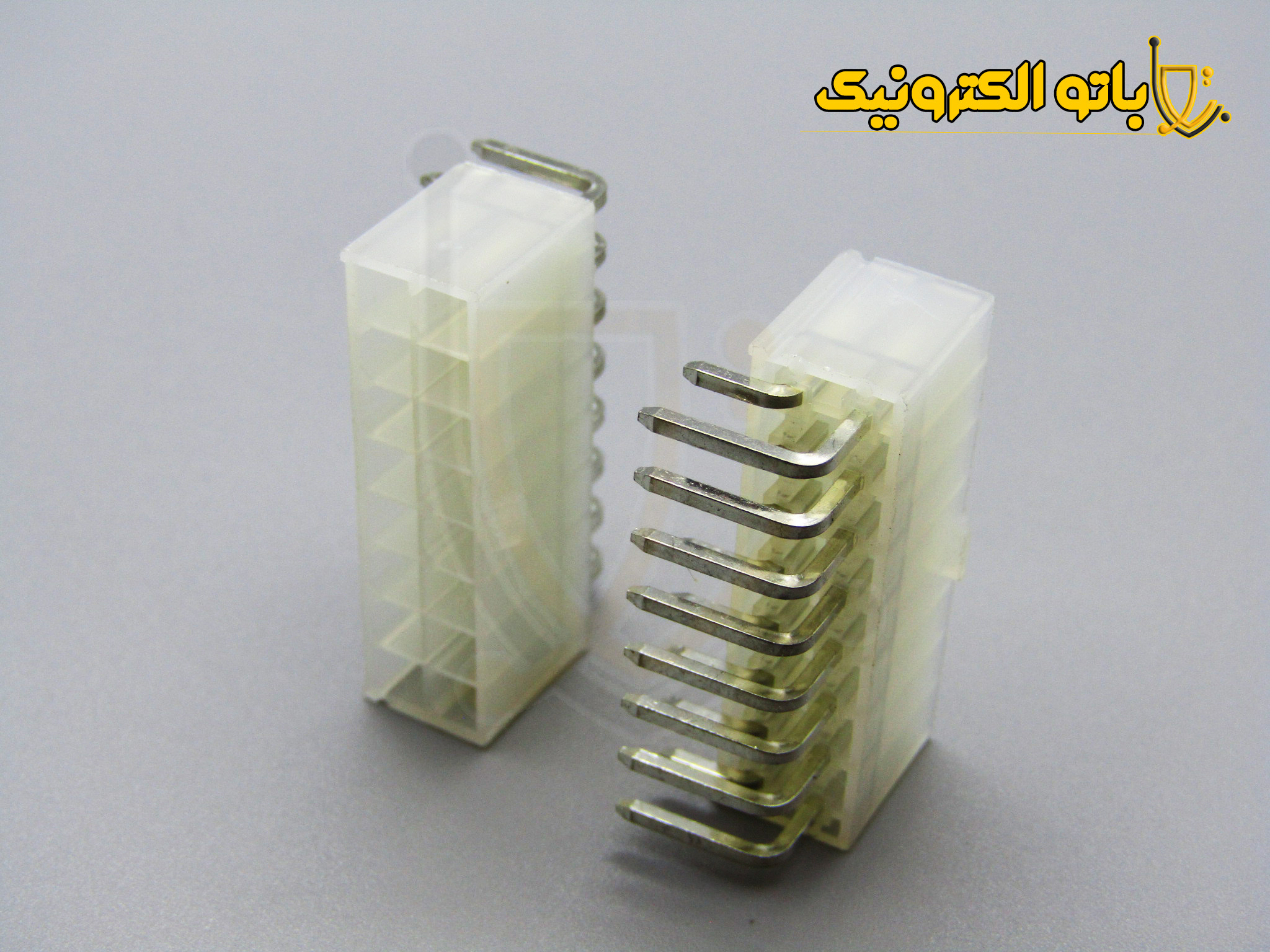

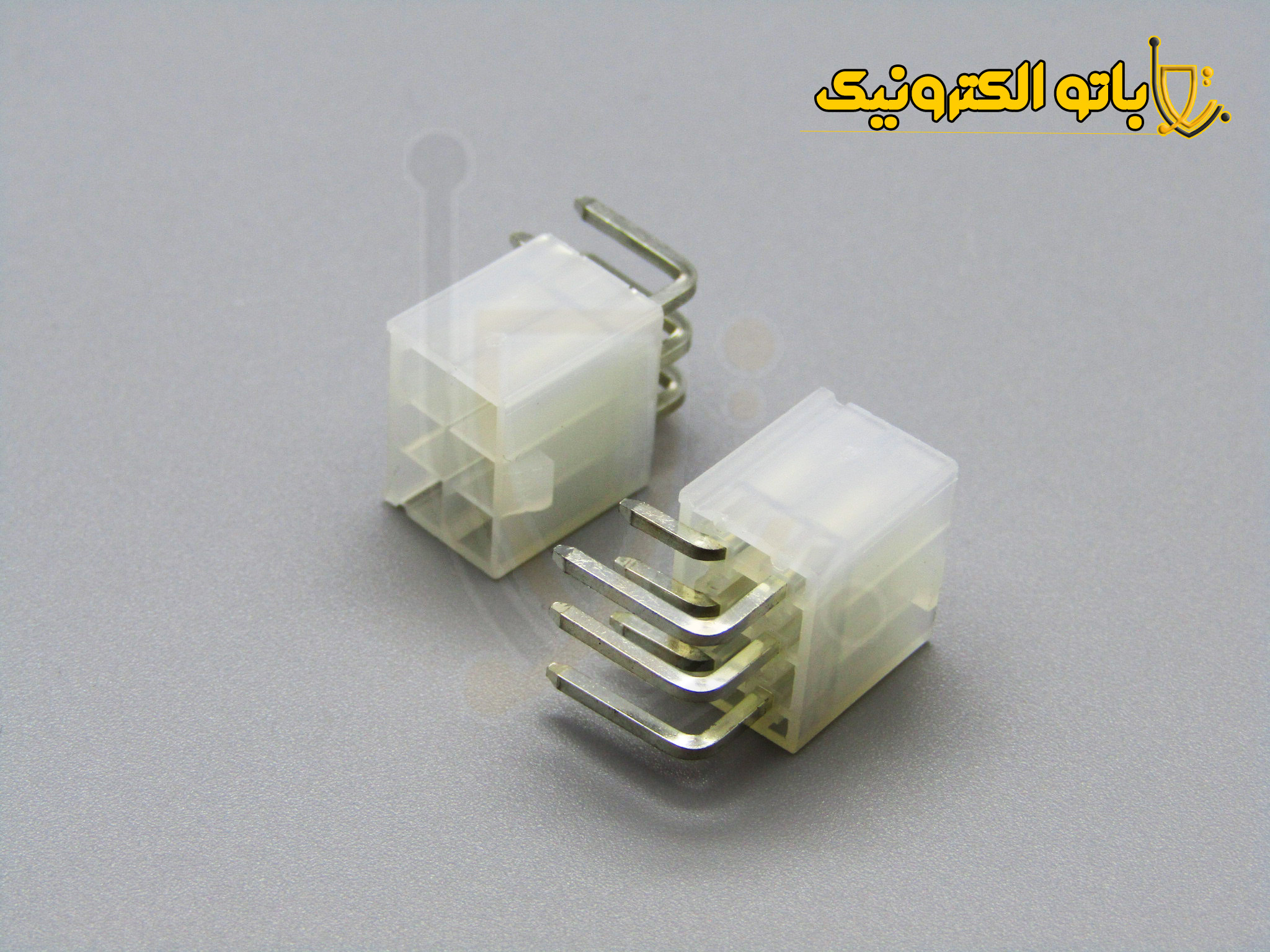

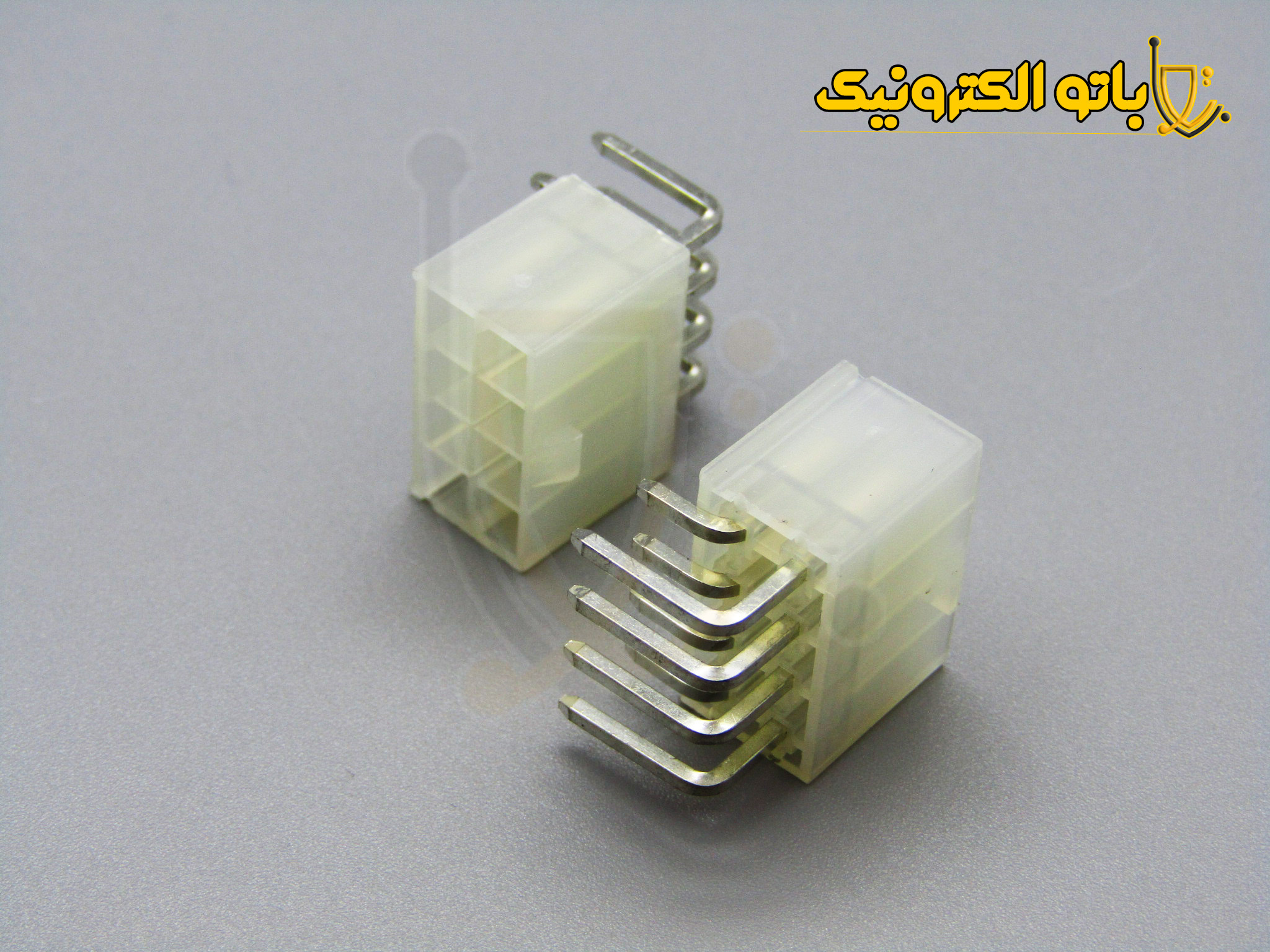

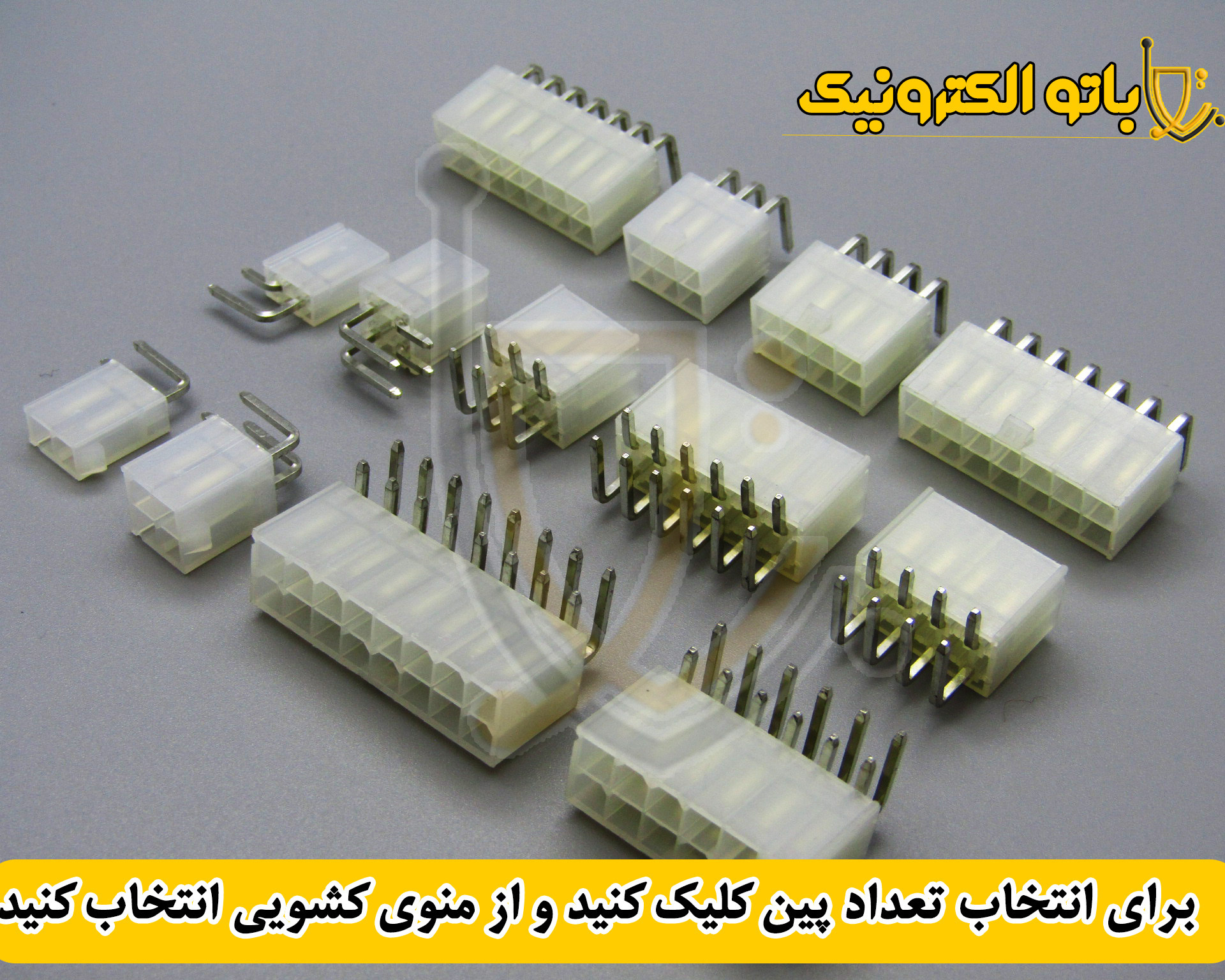

کانکتور ATX یا مولکس نر رایت روبردی یکی از پرکاربردترین کانکتورهای بردی است که به صورت زاویه‌دار (Right Angle) روی برد الکترونیکی نصب می‌شود. این کانکتور به گونه‌ای طراحی شده که پین‌های آن به‌صورت 90 درجه خم هستند و به راحتی روی PCB لحیم می‌شوند. همین طراحی رایت (Right) باعث کاهش فضای اشغال‌شده و ایجاد اتصالات محکم و حرفه‌ای در پروژه‌های مختلف می‌شود.
ویژگی‌ها و مشخصات فنی
نوع: کانکتور ATX / مولکس نر رایت روبردی
نصب: مستقیم روی برد (PCB Mount – Right Angle)
تعداد پین: ۲ پین (دو پین) تا ۲۰ پین (بیست پین) به‌صورت زوج
سایزها: 2 پین، 4 پین، 6 پین، 8 پین، 10 پین، 12 پین، 14 پین، 16 پین، 18 پین و 20 پین
فاصله پایه‌ها: 4.2 میلی‌متر استاندارد
جنس بدنه: نایلون مقاوم UL94V-0
جریان قابل تحمل: 9 تا 13 آمپر
محدوده دمای کاری: -40 تا +105 درجه سانتی‌گراد
مناسب برای سیم‌های AWG 18 تا 24
طراحی زاویه‌دار برای کاهش ارتفاع و صرفه‌جویی در فضا
نحوه عملکرد
این مدل کانکتور به صورت رایت روبردی (زاویه‌دار) طراحی شده و برای لحیم‌کاری مستقیم روی بردهای مدار چاپی (PCB) استفاده می‌شود. هنگام اتصال، پین نری ATX در داخل بدنه کانکتور قرار گرفته و سپس به کانکتور ماده متصل می‌شود. طراحی زاویه‌دار آن باعث می‌شود اتصالات جمع‌وجورتر و ایمن‌تر انجام شوند.
کاربردها
مادربرد و بردهای تغذیه الکترونیکی
پاورهای ATX و پروژه‌های تغذیه سفارشی
دستگاه‌های مخابراتی و صنعتی
مدارهای قدرت و بردهای کنترلی
تجهیزات الکترونیک مصرفی و DIY
نحوه انتخاب در سایت
در فروشگاه باتوالکترونیک شما می‌توانید به راحتی از طریق نوار کشویی انتخاب تعداد پین، کانکتور مورد نیاز خود را از بین مدل‌های مختلف ۲ پین (دو پین) تا ۲۰ پین (بیست پین) انتخاب کنید. این امکان به شما کمک می‌کند بر اساس نیاز پروژه خود، بهترین گزینه را به سرعت انتخاب و خرید کنید.
مزایای خرید از باتوالکترونیک
ارائه تمامی سایزها از 2 پین تا 20 پین
کیفیت اورجینال و استاندارد
قیمت رقابتی و مناسب بازار
ارسال سریع به سراسر کشور
پشتیبانی فنی و راهنمایی تخصصی
