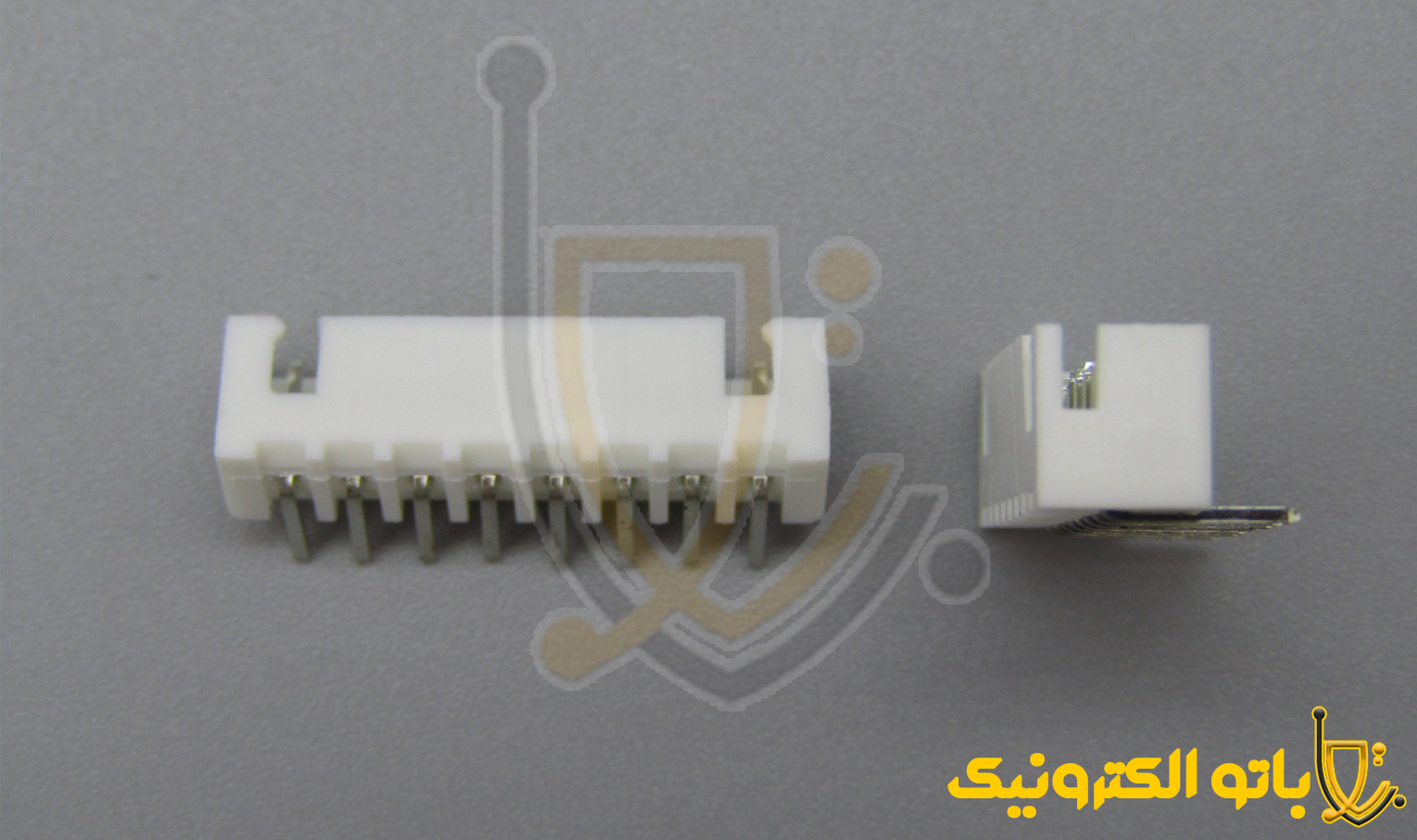

کانکتور XH نری رایت 8 پین مخصوص دزدگیر | اتصال زاویه‌دار دقیق - باتوالکترونیک

کانکتور XH8 پین رایت یکی از پرکاربردترین سری‌های کانکتور است که توسط شرکت JST (Japan Solderless Terminal) تولید شده است. این کانکتور به دلیل طراحی ساده، ابعاد کوچک، و قابلیت اطمینان بالا، در بسیاری از دستگاه‌های الکترونیکی و کاربردهای عمومی مورد استفاده قرار می‌گیرد.
فاصله بین پایه‌ها :
فاصله بین دو پین در کانکتورهای 8 پین نری رایت2.5 میلی‌متر است. این ویژگی باعث شده که XH8 رایت  برای طراحی‌های فشرده مناسب باشد.
ساختار کانکتور:
کانکتور XH از دو بخش تشکیل می‌شود:
قسمت مادگی (Female): به طور معمول به کابل متصل می‌شود.
قسمت نری (Male): که با 8 پین به صورت رایت به برد مدار چاپی (PCB) لحیم می‌شود
این دو بخش به طور دقیق در هم قفل می‌شوند که اتصال مطمئنی را فراهم می‌کند.
جنس مواد:
بدنه کانکتور: معمولاً از پلاستیک مقاوم در برابر حرارت و سایش (معمولاً PBT یا نایلون) ساخته می‌شود.
پین‌ها: از فلز با روکش قلع برای کاهش اکسیداسیون و بهبود هدایت الکتریکی.
ظرفیت جریان (Current Rating):
 کانکتورxh8 پین روبردی رایت (دزدگیری)  می‌تواند حداکثر 3 آمپر جریان را در ولتاژهای پایین تحمل کند.
تعداد پین‌ها:
کانکتور XH  رایت در مدل‌های مختلف با 1 تا 12 پین تولید می‌شود.
ولتاژ کاری:
کانکتور xh8 پین رایت یا دزدگیری 8 پین رایت معمولاً برای کاربردهای با ولتاژ پایین (حداکثر 250 ولت).
ویژگی‌ها و مزایا
طراحی فشرده: مناسب برای دستگاه‌های کوچک و فضاهای محدود.
قفل مکانیکی: اتصال ایمن با ویژگی قفل‌شونده که از جدا شدن ناخواسته جلوگیری می‌کند.
نصب آسان: طراحی شده برای نصب روی PCB با لحیم‌کاری ساده.
قابلیت اطمینان: مناسب برای کاربردهایی که نیاز به اتصال پایدار و طولانی‌مدت دارند.
هزینه پایین: اقتصادی و مقرون‌به‌صرفه برای تولید انبوه.
کاربردهای کانکتور XH
مدارهای الکترونیکی کوچک:
اتصال قطعات کوچک مانند ماژول‌ها و سنسورها.
باتری‌ها:
به خصوص برای باتری‌های لیتیوم-یون در دستگاه‌های قابل حمل.
دستگاه‌های خانگی:
در دستگاه‌های کوچک مانند لوازم خانگی، اسباب‌بازی‌های الکترونیکی، و تجهیزات نورپردازی.
بردهای آردوینو و رزبری پای:
استفاده به عنوان کانکتورهای استاندارد برای پروژه‌های DIY.
ماژول‌های الکترونیکی:
مانند ماژول‌های رله، نمایشگرها، و دستگاه‌های ارتباطی.
معایب کانکتور XH
ظرفیت جریان محدود:
برای کاربردهایی با جریان بالا مناسب نیست (حداکثر 3 آمپر).
مقاومت در برابر رطوبت و آب:
این کانکتورها معمولاً مقاوم در برابر نفوذ آب نیستند و باید در محیط‌های خشک استفاده شوند.
قابلیت تعمیر محدود:
اگر کابل یا پین آسیب ببیند، تعمیر آن دشوار است.
نصب و استفاده از کانکتور XH
لحیم‌کاری روی PCB:
قسمت نری کانکتور به طور مستقیم به برد لحیم می‌شود.
اتصال سیم‌ها به قسمت مادگی:
معمولاً سیم‌ها به پین‌های مادگی لحیم شده یا با استفاده از ابزارهای خاصی متصل می‌شوند.
قفل مکانیکی:
هنگام اتصال، صدای کلیک ایجاد می‌شود که نشان‌دهنده اتصال کامل و مطمئن است.
