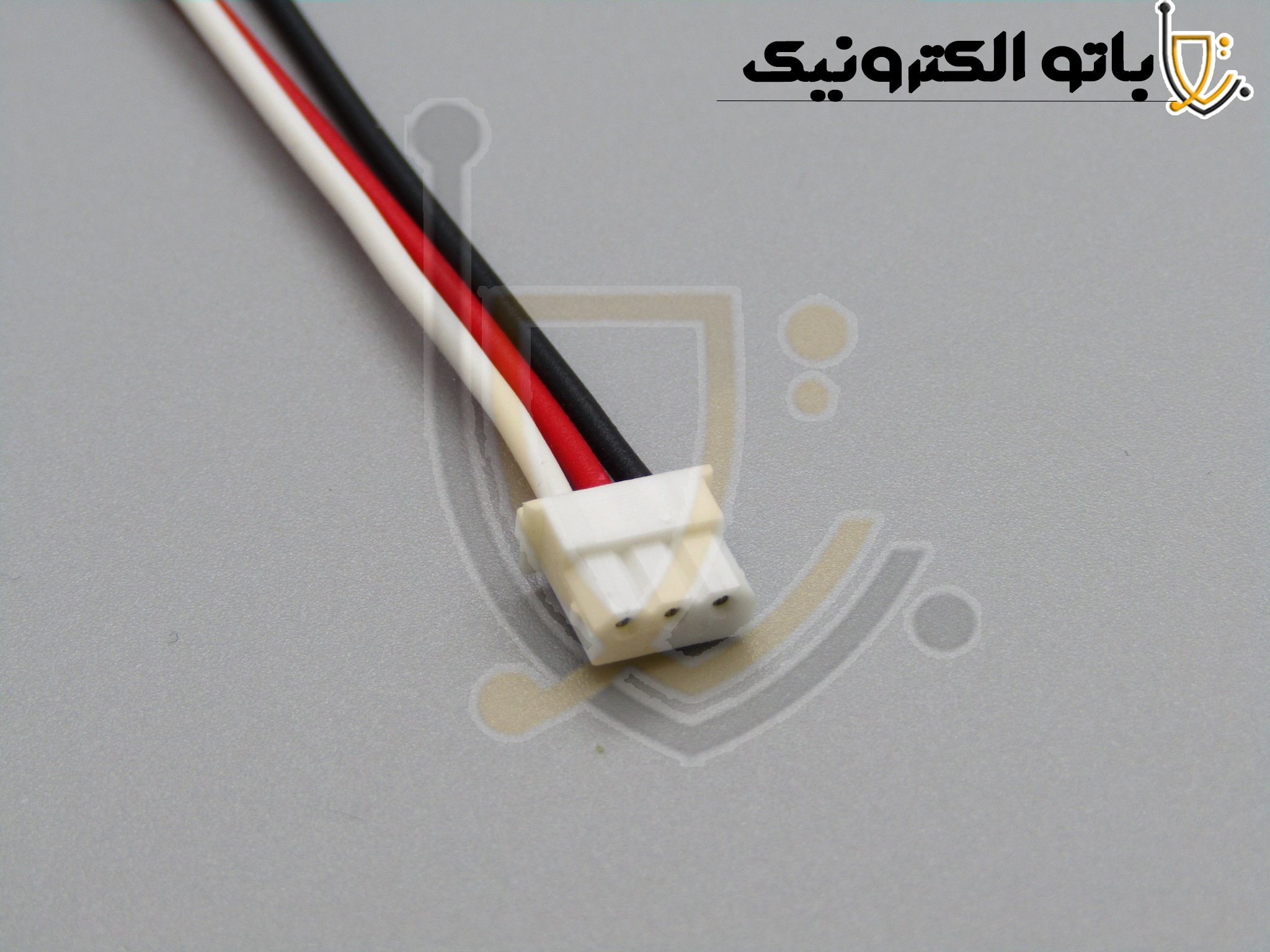

کانکتور پینگرد(5264) سه پین سیم دار

توضیحات:

کانکتور پینگرد سیم‌دار چیست؟
کانکتور پینگرد سیم‌دار یک نوع کانکتور الکتریکی است که به طور خاص برای اتصال دو سیم به هم یا اتصال سیم‌ها به بردهای الکترونیکی طراحی شده است. این کانکتور یکی از پرکاربردترین انواع کانکتورها در الکترونیک به شمار می‌رود، زیرا نصب آن ساده و استفاده از آن بسیار راحت است.
اجزای کانکتور پینگرد سیم‌دار:
پین‌ها (پایه‌های فلزی):
شامل دو پین فلزی است که وظیفه انتقال جریان الکتریکی یا سیگنال را بر عهده دارند.
از جنس فلز رسانا (مانند مس یا برنج) ساخته می‌شوند و اغلب با روکش قلع یا نیکل پوشیده می‌شوند تا از اکسیداسیون جلوگیری شود.
بدنه پلاستیکی:
بدنه بیرونی از جنس پلاستیک مقاوم (مانند ABS یا نایلون) ساخته شده است.
این قسمت به عنوان عایق عمل می‌کند و باعث حفاظت از اتصالات می‌شود.
سیم‌های متصل:
این کانکتورها از قبل با دو سیم متصل‌شده ارائه می‌شوند که نصب و استفاده از آنها را ساده‌تر می‌کند.
سیم‌ها معمولاً از جنس مس با روکش PVC یا سیلیکونی هستند.
مشخصات فنی کانکتور پینگرد سیم‌دار:
ولتاژ کاری: معمولاً در بازه 12 تا 48 ولت DC.
جریان قابل تحمل: بسته به ضخامت پین‌ها و سیم‌ها، می‌تواند بین 1 تا 5 آمپر باشد.
اندازه پین‌ها: پین‌ها معمولاً دارای قطر 2.54 میلی‌متر (pitch) هستند.
مقاومت حرارتی: در محدوده دمایی -20 تا +80 درجه سانتی‌گراد کار می‌کند.
کاربردهای کانکتور پینگرد سیم‌دار:
الکترونیک و رباتیک:
اتصال بردهای آردوینو یا میکروکنترلرها به اجزای دیگر مانند سنسورها، موتورها و LEDها.
تجهیزات خانگی:
استفاده در وسایلی مانند پنکه، لامپ‌ها یا تجهیزات کوچک.
مدارهای صنعتی:
در مدارهای کنترلی که نیاز به اتصالات سبک دارند.
پروژه‌های DIY:
بسیار محبوب در پروژه‌های خانگی و آموزشی.
مزایای کانکتور پینگرد  سیم‌دار:
نصب آسان:
اتصال سریع بدون نیاز به لحیم‌کاری در بیشتر موارد.
انعطاف‌پذیری:
قابل استفاده در انواع پروژه‌ها.
قیمت مناسب:
مقرون‌به‌صرفه برای کاربردهای عمومی.
طراحی کوچک و کم‌حجم:
مناسب برای فضاهای کوچک و دستگاه‌های فشرده.
معایب کانکتور پینگرد سیم‌دار:
ظرفیت جریان محدود:
مناسب برای جریان‌های پایین و متوسط است و نمی‌توان از آن در سیستم‌های با توان بالا استفاده کرد.
مقاومت پایین در شرایط محیطی سخت:
در محیط‌های دارای رطوبت بالا یا دمای بسیار زیاد، عملکرد آن کاهش می‌یابد (مگر اینکه مدل مقاوم‌سازی‌شده باشد).
پایداری مکانیکی کمتر:
ممکن است در برابر لرزش‌های مداوم یا کشش زیاد آسیب ببیند.
نکات مهم در انتخاب کانکتور پینگرد سیم‌دار:
سایز و ضخامت سیم:
مطمئن شوید که قطر سیم‌های متصل به کانکتور با نیاز پروژه شما سازگار است.
ظرفیت جریان:
جریان قابل تحمل کانکتور باید متناسب با دستگاه یا مداری باشد که قصد دارید از آن استفاده کنید.
کیفیت ساخت:
برای کاربردهای حساس، کانکتورهایی با مواد باکیفیت و پوشش مناسب انتخاب کنید.
نحوه نصب و استفاده:
سیم‌های کانکتور به دستگاه یا مدار متصل می‌شوند (اغلب با فیش یا ترمینال).
برای تثبیت اتصال، کانکتور را در جای خود قرار داده و فشار دهید تا قفل شود.
برای جدا کردن، کافی است کانکتور را به آرامی بیرون بکشید.
این کانکتورها راه‌حلی ساده، ایمن و اقتصادی برای اتصال سیم‌ها و مدارهای کوچک ارائه می‌دهند و به همین دلیل در بسیاری از صنایع مورد استفاده قرار می‌گیرند.
