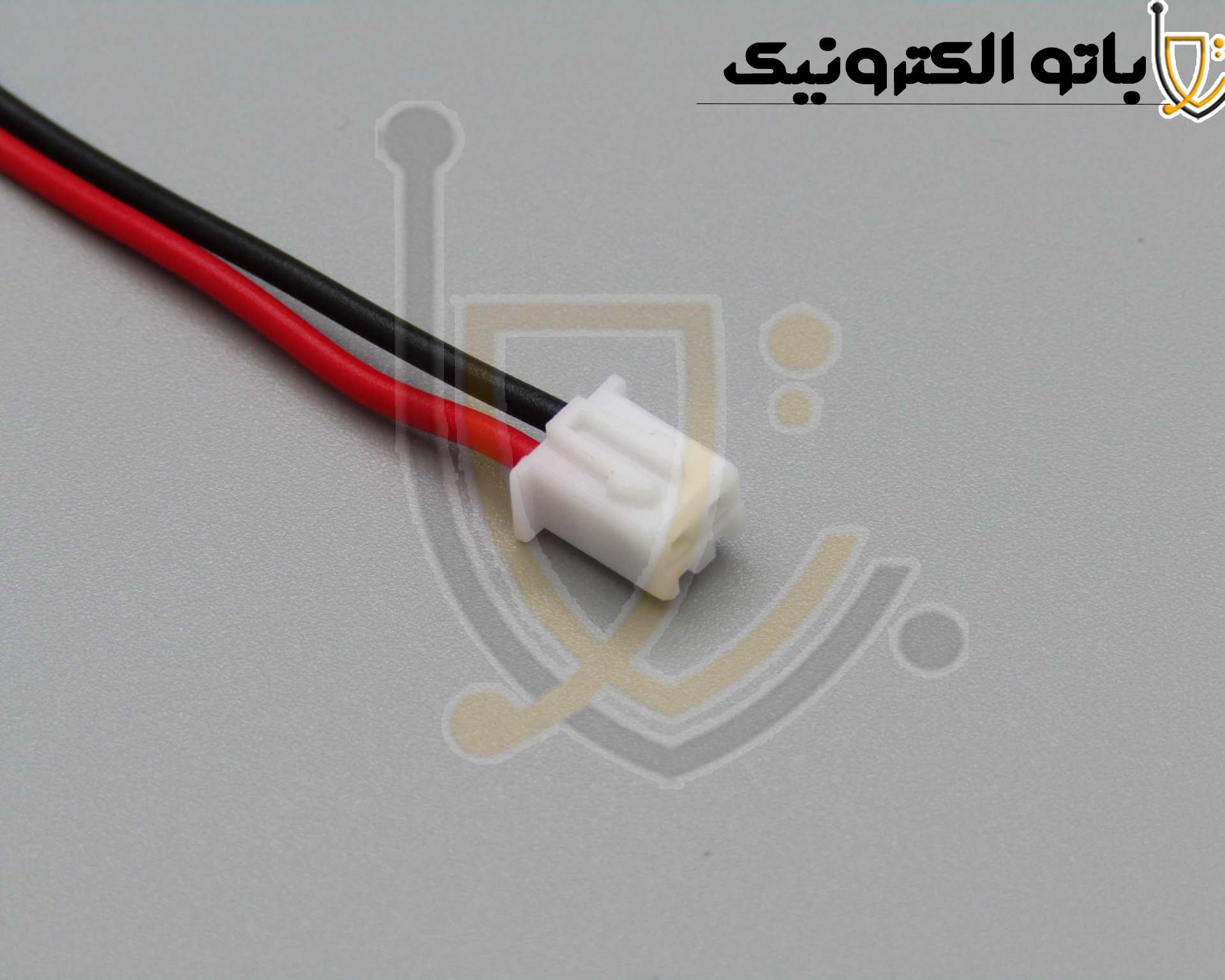

کانکتور XH ۲ پین مادگی سیم‌دار JST XH | اتصال ایمن سیم به برد در باتوالکترونیک

توضیحات:

کانکتور XH2 سیم‌دار یکی از انواع رایج کانکتورهای الکتریکی است که در پروژه‌های الکترونیکی و مدارات مختلف استفاده می‌شود. این کانکتورها توسط شرکت JST طراحی شده‌اند و به دلیل اندازه کوچک، سبک‌وزن بودن و اتصال مطمئن، در بسیاری از دستگاه‌ها و پروژه‌های DIY کاربرد دارند. در ادامه توضیحات کامل‌تری ارائه می‌شود:

 ویژگی‌های کانکتور XH2 سیم‌دار:
1. طراحی و ساختار:
   - کانکتور XH2 یک کانکتور با فاصله پایه (pitch) 2.5 میلی‌متر است.
   - معمولاً شامل دو بخش است: یک کانکتور نری (male) و یک کانکتور مادگی (female) که به همراه سیم متصل می‌شوند.

2. سیم‌دار بودن:
   - نسخه سیم‌دار این کانکتورها از پیش با سیم‌های متصل ارائه می‌شود که باعث راحتی در استفاده می‌شود.
   - سیم‌های متصل معمولاً با رنگ‌های مختلف (قرمز و مشکی) برای تشخیص مثبت و منفی عرضه می‌شوند.

3. کاربردها:
   - این کانکتورها معمولاً در مدارهای ولتاژ پایین استفاده می‌شوند.
   - کاربردهای اصلی شامل اتصال باتری، موتورهای DC، ماژول‌های سنسور و LED‌ها است.
   - در محصولات تجاری، معمولاً در لوازم خانگی کوچک، اسباب‌بازی‌ها و ابزارهای کوچک یافت می‌شود.

4. ویژگی‌های الکتریکی:
   - ظرفیت جریان: معمولاً تا 3 آمپر را پشتیبانی می‌کند (بسته به کیفیت سیم و کانکتور).
   - ولتاژ کاری: برای ولتاژهای پایین (معمولاً کمتر از 250 ولت) طراحی شده است.

5. مزایا:
   - نصب آسان و سریع.
   - مقرون‌به‌صرفه و در دسترس بودن.
   - اتصال مطمئن به دلیل طراحی قفل‌شونده.

6. نکات نصب:
   - هنگام لحیم‌کاری یا اتصال این کانکتورها، باید مراقب بود که سیم‌ها دچار آسیب نشوند.
   - بررسی قطبیت سیم‌ها (مثبت و منفی) قبل از اتصال ضروری است.
