کانکتور VH بدون سیم چیست؟
کانکتور VH یکی از محبوب‌ترین کانکتورهای سری JST است که برای اتصال سیم به برد (Wire to Board) طراحی شده است. این کانکتورها به دلیل فاصله پایه 3.96 میلی‌متری و توان عبور جریان بیشتر نسبت به سری XH، در بسیاری از تجهیزات الکترونیکی صنعتی و نیمه‌صنعتی مورد استفاده قرار می‌گیرند.

کانکتور VH معمولاً به صورت بدون سیم عرضه می‌شود و برای استفاده از آن باید سرسیم VH را به سیم پرس کرده و داخل هوزینگ VH قرار دهید تا به کانکتور نر نصب شده روی برد متصل شود.

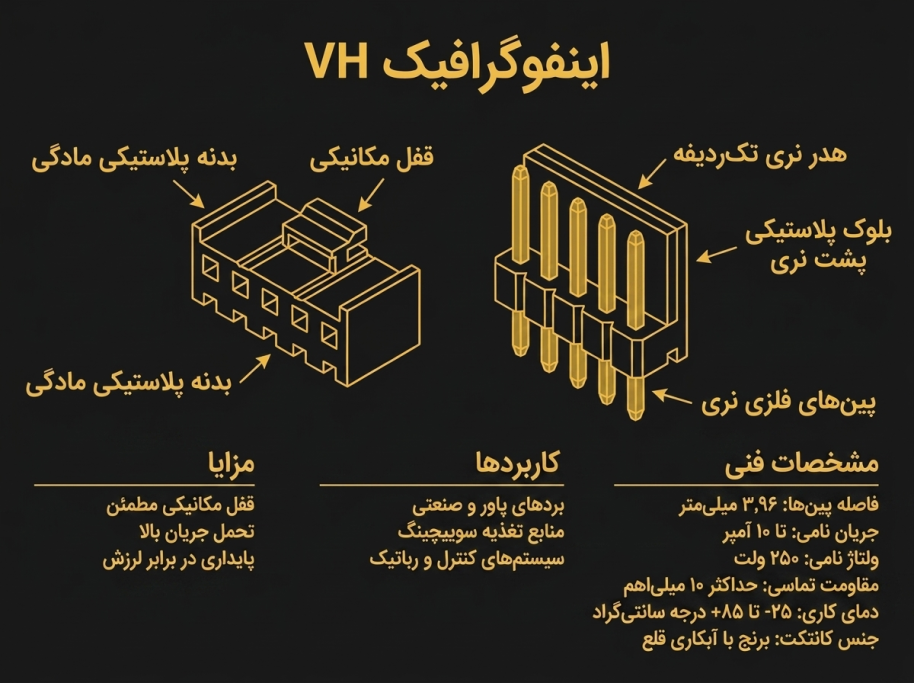

اجزای کانکتور VH
یک اتصال کامل VH از سه بخش اصلی تشکیل شده است:

1. کانکتور VH نر (Male Header)

قطعه‌ای که روی برد PCB لحیم می‌شود و پایه‌های فلزی برای اتصال دارد.

2. هوزینگ VH ماده (Female Housing)

بدنه پلاستیکی که سرسیم‌ها داخل آن قفل می‌شوند.

3. سرسیم VH (Terminal Pin)

پین فلزی که به سیم پرس شده و داخل هوزینگ قرار می‌گیرد.

انواع کانکتور VH بدون سیم
کانکتور VH نر صاف
این مدل رایج‌ترین نوع کانکتور VH است که پایه‌های آن به صورت مستقیم روی برد لحیم می‌شوند. این نوع کانکتور برای بردهایی که فضای عمودی کافی دارند مناسب است.

کانکتور VH نر رایت
در این مدل پایه‌ها به صورت زاویه 90 درجه طراحی شده‌اند و اتصال سیم از کنار برد انجام می‌شود. این مدل برای دستگاه‌هایی که فضای ارتفاع محدودی دارند بسیار مناسب است.

هوزینگ VH ماده
هوزینگ VH بدنه پلاستیکی کانکتور است که سرسیم‌ها داخل آن قرار گرفته و قفل می‌شوند. این هوزینگ‌ها در تعداد پین‌های مختلف مانند 2 پین تا 12 پین تولید می‌شوند.

سرسیم VH
سرسیم VH یک قطعه فلزی کوچک است که به سیم پرس می‌شود و سپس داخل هوزینگ قرار می‌گیرد. کیفیت سرسیم تأثیر مستقیمی در کیفیت اتصال و انتقال جریان دارد.

مشخصات فنی کانکتور VH
فاصله پایه: 3.96 میلی‌متر
نوع اتصال: Wire to Board
جریان قابل تحمل: حدود 10 آمپر
جنس هوزینگ: پلاستیک مقاوم در برابر حرارت
نوع اتصال سیم: Crimp (پرس سرسیم)
به دلیل همین مشخصات، کانکتور VH در مدارهایی با جریان بالاتر نسبت به کانکتورهای XH کاربرد دارد.

کاربردهای کانکتور VH
کانکتورهای VH در بسیاری از تجهیزات الکترونیکی استفاده می‌شوند، از جمله:

منابع تغذیه
دستگاه‌های صنعتی
بردهای کنترل
تجهیزات روشنایی LED
سیستم‌های اتوماسیون
لوازم خانگی
دستگاه‌های الکترونیکی صنعتی
به دلیل استحکام و ظرفیت جریان مناسب، این کانکتورها گزینه‌ای بسیار مطمئن برای اتصال سیم به برد هستند.
​​​​​​​
کانکتور VH سیم‌دار یا سوکت VH سیم‌دار زمانی استفاده می‌شود که بخواهید بدون درگیر شدن با پرس سرسیم و مونتاژ، یک کابل آماده و استاندارد برای اتصال به کانکتور VH نر روی PCB داشته باشید. در این نوع سوکت، سرسیم‌های VH به‌صورت اصولی روی سیم پرس شده و داخل هوزینگ VH قرار گرفته‌اند و اتصال مطمئن و تکرارپذیر را فراهم می‌کنند.

این مدل کانکتور به‌دلیل تحمل جریان مناسب و نصب سریع، در منابع تغذیه، بردهای صنعتی، سیستم‌های روشنایی LED و پروژه‌های الکترونیکی بسیار پرکاربرد است. هنگام خرید کانکتور VH سیم‌دار کافی است تعداد پین، طول و ضخامت سیم متناسب با مدار خود را انتخاب کنید تا بدون دردسر پرس و مونتاژ، یک اتصال تمیز و حرفه‌ای روی برد داشته باشید.
قیمت کانکتور VH
قیمت کانکتور VH بدون سیم به عوامل مختلفی بستگی دارد، از جمله:

تعداد پین
نوع کانکتور (نر صاف یا رایت)
کیفیت هوزینگ و سرسیم
خرید تکی یا عمده
در فروشگاه باتو الکترونیک تلاش شده است انواع کانکتور VH با کیفیت مناسب و قیمت رقابتی عرضه شود.

راهنمای خرید کانکتور VH
برای انتخاب مناسب‌ترین کانکتور VH به نکات زیر توجه کنید:

1. تعداد پین مورد نیاز
قبل از خرید مشخص کنید کانکتور چند پین نیاز دارید (مثلاً 2 پین، 4 پین، 6 پین و …).

2. نوع کانکتور نر
اگر سیم باید از بالا وارد شود مدل صاف مناسب است.

اگر فضای عمودی کم دارید مدل رایت بهتر است.

3. انتخاب سرسیم مناسب
برای استفاده از هوزینگ VH باید از سرسیم VH استاندارد استفاده کنید تا اتصال مطمئن برقرار شود.

4. کیفیت ساخت
کانکتورهای با کیفیت بالاتر دارای:

پلاستیک مقاوم‌تر
پین‌های ضخیم‌تر
اتصال محکم‌تر هستند.
5. خرید از فروشگاه معتبر
خرید از فروشگاه تخصصی قطعات الکترونیک باعث می‌شود از کیفیت و سازگاری قطعات مطمئن باشید.
