سوکت USB مادگی Type-A روبردی 4 پین

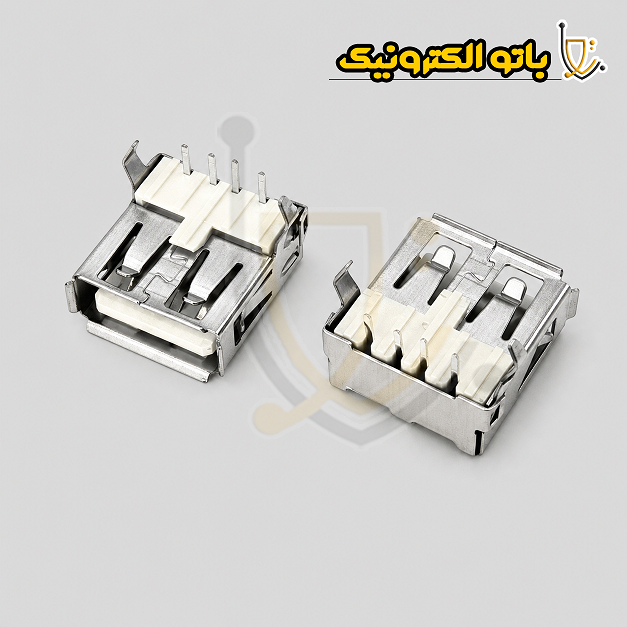

معرفی سوکت USB مادگی Type-A روبردی
سوکت USB مادگی Type-A روبردی DIP یکی از کانکتورهای پرکاربرد در مدارهای الکترونیکی، بردهای تغذیه و تجهیزات دیجیتال است. این مدل برای نصب مستقیم روی برد مدار چاپی طراحی شده و پس از قرارگیری پایه‌ها در سوراخ‌های PCB، با لحیم‌کاری به برد متصل می‌شود.

این کانکتور امکان ایجاد یک پورت USB استاندارد را در مدار فراهم می‌کند و می‌توان از آن برای دریافت تغذیه ۵ ولت، انتقال اطلاعات یا اتصال تجهیزات جانبی USB استفاده کرد.

ساختار و طراحی محصول
این سوکت از یک محفظه فلزی، عایق داخلی و پایه‌های اتصال تشکیل شده است. عایق داخلی از اتصال ناخواسته پایه‌ها به بدنه جلوگیری می‌کند و محفظه فلزی علاوه بر محافظت از بخش داخلی، نقش شیلد کانکتور را نیز بر عهده دارد.

چهار پایه اصلی کانکتور مطابق استاندارد USB برای اتصال خطوط زیر استفاده می‌شوند:

VCC: خط مثبت تغذیه
D−: خط داده منفی
D+: خط داده مثبت
GND: زمین یا منفی تغذیه
پایه‌های جانبی و نگهدارنده، استحکام مکانیکی سوکت را افزایش می‌دهند و مانع جدا شدن کانکتور هنگام اتصال و جدا کردن مکرر کابل USB می‌شوند.

مزایای سوکت USB مادگی روبردی
مناسب نصب مستقیم روی PCB
دارای چهار پایه اصلی استاندارد USB
مناسب برای انتقال تغذیه و اطلاعات
نصب آسان با لحیم‌کاری
بدنه فلزی مقاوم
دارای پایه‌های نگهدارنده مکانیکی
مناسب تعمیر و تعویض سوکت‌های آسیب‌دیده
کاربردی در پروژه‌های الکترونیکی و DIY
اشغال فضای مناسب روی برد
سازگار با کابل‌ها و فیش‌های USB Type-A نری
کاربردهای محصول
این سوکت در موارد مختلفی استفاده می‌شود، از جمله:

تعمیر پورت USB بردهای الکترونیکی
ساخت بردهای تغذیه USB
طراحی ماژول‌های شارژ و انتقال اطلاعات
ساخت مدارهای آردوینو و میکروکنترلری
ایجاد ورودی USB برای تجهیزات الکترونیکی
ساخت پنل‌های USB
استفاده در پروژه‌های رزبری‌پای و سیستم‌های embedded
اتصال کابل USB به برد مدار چاپی
ساخت تجهیزات آزمایشگاهی و صنعتی
جایگزینی سوکت‌های خراب یا شکسته روی PCB
راهنمای نصب و لحیم‌کاری
برای نصب سوکت روی برد، ابتدا الگوی سوراخ‌ها و فاصله پایه‌ها را با ابعاد واقعی قطعه مطابقت دهید. سپس پایه‌های اصلی و پایه‌های نگهدارنده را در سوراخ‌های مربوط به PCB قرار داده و کانکتور را کاملاً صاف روی برد نگه دارید.

در زمان لحیم‌کاری به نکات زیر توجه کنید:

پایه‌های USB را مطابق علامت‌گذاری برد یا نقشه مدار متصل کنید.
از اتصال کوتاه بین پایه‌های D+ و D− جلوگیری کنید.
پایه‌های نگهدارنده را نیز برای افزایش استحکام مکانیکی لحیم کنید.
پس از اتمام کار، اتصال‌ها را از نظر وجود پل قلع بررسی کنید.
قبل از اتصال تجهیزات USB، ولتاژ بین پایه‌های VCC و GND را اندازه‌گیری کنید.
نکات مهم هنگام خرید
پیش از خرید سوکت USB مادگی روبردی، موارد زیر را بررسی کنید:

نوع کانکتور باید USB Type-A مادگی باشد.
مدل انتخابی باید برای نصب روبردی و DIP طراحی شده باشد.
تعداد پایه‌های اصلی USB باید چهار عدد باشد.
جهت قرارگیری سوکت روی برد را بررسی کنید.
ابعاد بدنه و محل پایه‌های نگهدارنده باید با PCB شما سازگار باشد.
در صورت نیاز به انتقال اطلاعات، کیفیت لحیم‌کاری پایه‌های D+ و D− اهمیت زیادی دارد.
این مدل با سوکت‌های Micro USB، Mini USB و Type-C متفاوت است.
نکته درباره تغذیه USB
پورت USB معمولاً برای تأمین ولتاژ اسمی ۵ ولت DC استفاده می‌شود؛ بااین‌حال، نوع استفاده از این سوکت به مدار متصل‌شده بستگی دارد. نصب صحیح پایه‌های تغذیه و رعایت جریان مجاز مدار ضروری است. این کانکتور به‌تنهایی مدار محافظ، محدودکننده جریان یا مبدل ولتاژ محسوب نمی‌شود.

پرسش‌های متداول
سوکت USB مادگی روبردی برای چه کاری استفاده می‌شود؟
این سوکت برای ایجاد پورت USB روی بردهای الکترونیکی، تعمیر پورت‌های خراب و ساخت ماژول‌های تغذیه یا انتقال اطلاعات استفاده می‌شود.

آیا این محصول برای اتصال به کابل مناسب است؟
خیر، این مدل برای نصب مستقیم روی PCB طراحی شده است. برای اتصال مستقیم به سیم و ساخت کابل باید از مدل USB مادگی سرکابلی استفاده کنید.

تعداد پایه‌های اصلی این سوکت چند عدد است؟
سوکت دارای چهار پایه اصلی USB برای اتصال خطوط VCC، D−، D+ و GND است. پایه‌های جانبی نیز برای نگهداری مکانیکی و اتصال بدنه کانکتور کاربرد دارند.

آیا این سوکت از انتقال اطلاعات پشتیبانی می‌کند؟
بله، در صورت طراحی صحیح مدار و اتصال درست پایه‌های D+ و D−، می‌توان از آن برای انتقال اطلاعات USB استفاده کرد.

آیا نصب این سوکت به‌صورت لحیمی است؟
بله، این کانکتور از نوع روبردی DIP یا THT است و پایه‌های آن باید از پشت برد لحیم شوند.

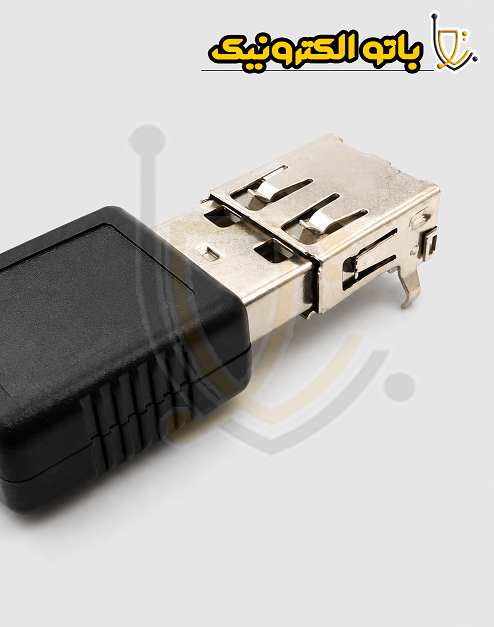

آیا این سوکت با کابل USB معمولی سازگار است؟
بله، فیش USB Type-A نری استاندارد به این سوکت متصل می‌شود.

پایه‌های فلزی کناری چه کاربردی دارند؟
پایه‌های کناری برای ثابت نگه داشتن کانکتور روی برد و افزایش مقاومت آن در برابر فشار و کشش هنگام اتصال کابل استفاده می‌شوند.

آیا این مدل همان سوکت USB Type-C است؟
خیر. این محصول سوکت USB Type-A مادگی است و از نظر شکل، ابعاد و نحوه اتصال با USB Type-C تفاوت دارد.
